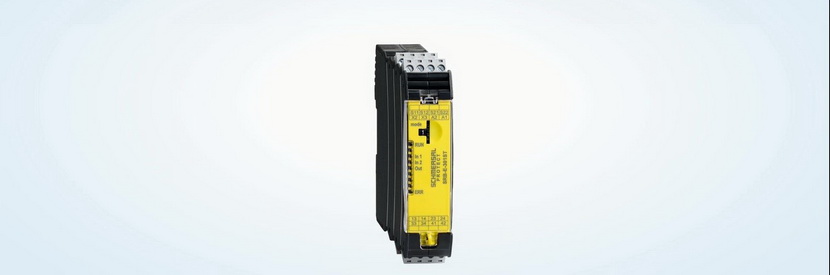

Multifunktionaler Sicherheitsrelaisbaustein SRB-E-302FWS-TS

Mehr Funktionen in einem Gerät: Bei den neuen Sicherheitsauswertungen werden in der Basisausführung SRB-E-302FWS-TS die Funktionen sichere Stillstandsüberwachung und sicheres Zeitrelais in einer Komponente zusammengefasst.
Ganz neu ist die Bausteinvariante SRB-E-402FWS-TS: Hier sind es mit der zusätzlichen Schutztürüberwachung sogar drei Funktionen in einem Gerät – ein Alleinstellungsmerkmal im Markt.

Bei der sicheren Stillstandsüberwachung werden die Impulse der angeschlossenen Sensoren überwacht. Durch einen permanenten Vergleich der Eingangsfrequenz (Istwert) mit dem voreingestellten Sollwert (Stillstandsfrequenz) erkennt das Gerät Grenzwertunterschreitungen und aktiviert die Sicherheitsausgänge.

Bei rotierenden Anlagenteilen – z.B. Antriebe, Motoren oder Wellen –  mit gleichen Nachlaufzeiten können die SRB-E-FWS-TS-Bausteine auch als sicheres Zeitrelais eingesetzt werden, also zur sicheren Bemessung einer voreingestellten Zeit. Erst nach Ablauf dieser voreingestellten Zeit erfolgt die steuerungstechnische Freigabe, die z.B. das Öffnen einer Schutzeinrichtung ermöglicht.

Die Variante SRB-E-402FWS-TS bietet zusätzlich die Möglichkeit, eine Sicherheitszuhaltung zweikanalig mit oder ohne Querschlusserkennung zu überwachen. Mit dieser Bausteinvariante kann z.B. bei gefahrbringenden Bewegungen das Öffnen der Schutztür verhindert werden und durch die zweite Sicherheitsfunktion, Schutztürüberwachung, die Bewegung sicher abgeschaltet werden. Außerdem wird durch die sicheren Ausgänge ein Start der Maschine bei geöffneter Tür verhindert.

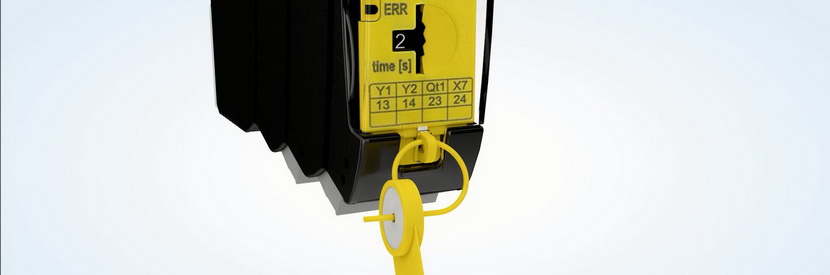

Bei den Sicherheitsrelaisbausteinen ist die Stillstandsfrequenz von 0,5 Hz bis 10 Hz und die Anzugsverzögerungszeit von 0,5 s bis 3000 s einstellbar.
