AZM40: Die kleinste elektronische Sicherheitszuhaltung der Welt
Hohe Zuhaltekraft FZh = 2.000 N
Individuell codierte Varianten mit Codierstufe hoch gemäß ISO 14119
Geeignet für Anwendungen bis Kat. 4/PL e/SIL 3

Sie befinden sich hier

Inhalt

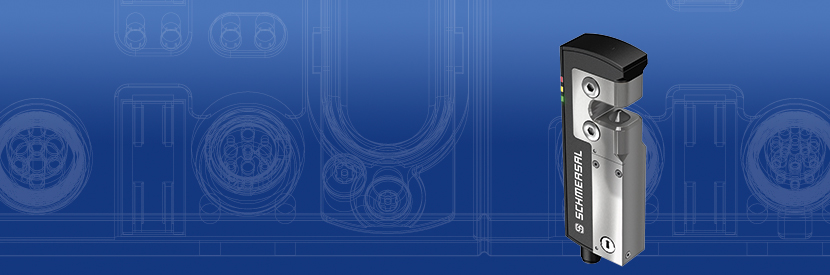

Die kleinste elektronische Sicherheitszuhaltung der Welt

Der neue AZM40: hohe Zuhaltekraft bei kompakter Bauform

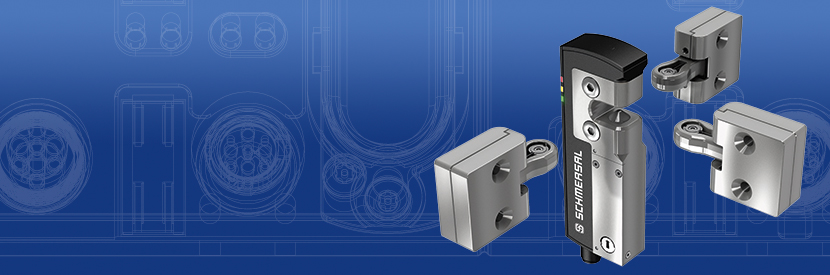

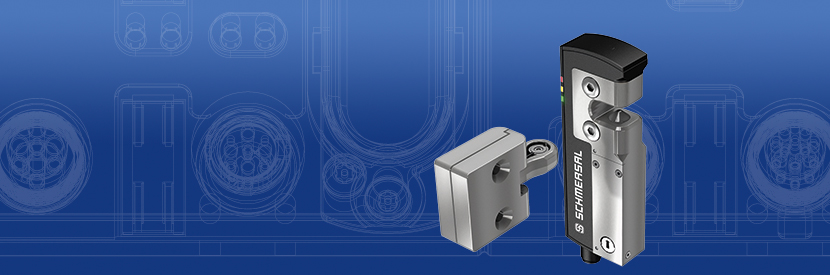

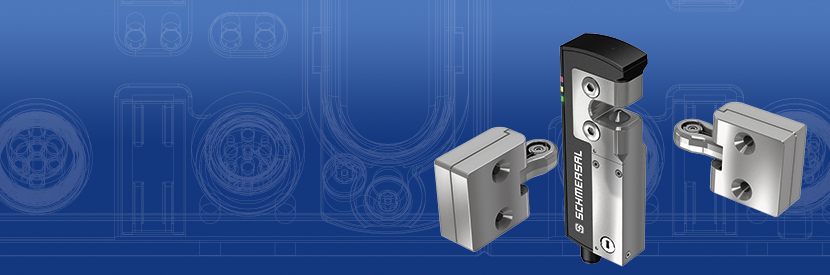

Die Schmersal Gruppe präsentiert neue kompakte Sicherheitszuhaltung auf RFID-Basis: Mit den Abmessungen 119,5 x 40 x 20 mm ist der AZM40 die kleinste elektronische Sicherheitszuhaltung der Welt. Damit ist sie insbesondere für kleinere Schutztüren und Klappen geeignet. Dank der 180° Winkelflexibilität des Betätigers kann dieser stufenlos zum AZM40 angefahren werden, sodass die Zuhaltung auch bei Klappen einsetzbar ist, die nicht im 90°-Winkel schließen oder Klappen, die nach oben im 45°-Winkel geöffnet werden. Damit trägt die Winkelflexibilität dazu bei, dass die Zuhaltung auch in beengten und nicht leicht zugänglichen Bereichen problemlos verbaut werden kann. Zudem kann der AZM40 ganz einfach an Standard-40-mm-Profilen ohne Überstand montiert werden.

Trotz der kleinen Bauform verfügt der AZM40 über eine hohe Zuhaltekraft von 2.000 Newton. Dank integrierter RFID-Technologie wird die Codierstufe „hoch“ erreicht. Damit bietet die Zuhaltung einen erhöhten Manipulationsschutz nach den Anforderungen der DIN ISO 14119.
Der AZM40 arbeitet nach dem bistabilen Wirkprinzip: Er behält bei einem Stromausfall
die jeweils aktuelle Position bei. Das sorgt in jedem Betriebszustand der Maschine für einen sicheren Betrieb. Auch bei einem Spannungsausfall bleibt die Schutztür bei gefahrbringenden Nachlaufbewegungen weiter sicher zugehalten. Ein weiterer Vorteil des bistabilen Wirkprinzips ist der dauerhaft geringere Energieverbrauch, denn die Zuhaltung muss nur dann bestromt werden, wenn die Tür gesperrt oder entsperrt werden soll.

Für Anwendungen mit Personenschutz (Zuhaltung überwacht) werden die Sicherheitsausgänge eingeschaltet, wenn die Schutztür geschlossen und die Zuhaltung gesperrt ist. Für Anwendungen mit Prozessschutz kann die Ausführung AZM40B (Betätiger überwacht) eingesetzt werden. Bei dieser Variante werden die Sicherheitsausgänge bereits eingeschaltet, wenn die Schutztür geschlossen ist. Das Sperren der Zuhaltung ist bei diesem Gerät nicht zwingend erforderlich.
