2018-12-04

Schmersal präsentiert virtuellen Lösungskonfigurator auf der SPS IPC Drives 2018

Fünf Installationslösungen für optimale Maschinensicherheit

Wuppertal, 27. November 2018. Dank ihrer neu entwickelten Safety Fieldbox ist die Schmersal Gruppe jetzt in der Lage, fünf verschiedene Installationslösungen für die Absicherung unterschiedlicher Maschinen und Anlagen anzubieten. Diese Variantenvielfalt ist bisher ein Alleinstellungsmerkmal im Markt. Damit können Maschinenbauer und -betreiber das optimale Sicherheitskonzept –  insbesondere auch im Hinblick auf Wirtschaftlichkeit und Effizienz – für ihre individuellen Anlagen wählen.
Die Schmersal Gruppe zeigt erstmals alle Installationslösungen anhand eines virtuellen Lösungskonfigurators auf der SPS IPC Drives 2018. 1. IO Parallel
Dabei handelt es sich um eine universelle, kostengünstige Standardlösung mit Klemmen für die Parallelverdrahtung von Sicherheitsschaltgeräten. Sie ist geeignet für kleinere Maschinen, für deren Absicherung nur wenige Schalter benötigt werden. 2. Safety Installationssysteme PFB / PDM
Für Anwendungen mit ausschließlich elektronischen Sicherheitsschaltgeräten stehen Installationslösungen mit einem passiven Verteilermodul (PDM) oder einer passiven Feldbox (PFB) zu Verfügung.  Sie ermöglichen die gemischte Reihenschaltung mit bis zu vier unterschiedlichen elektronischen Sicherheitsschaltgeräten je Modul. Mehrere Module können zu größeren Systemen verschaltet werden. Diese Lösung ist für komplexere Maschinen und Anlagen geeignet und zeichnet sich durch einfache Montage, Fehlersicherheit und geringen Kabelaufwand aus. 3. Safety Fieldbox

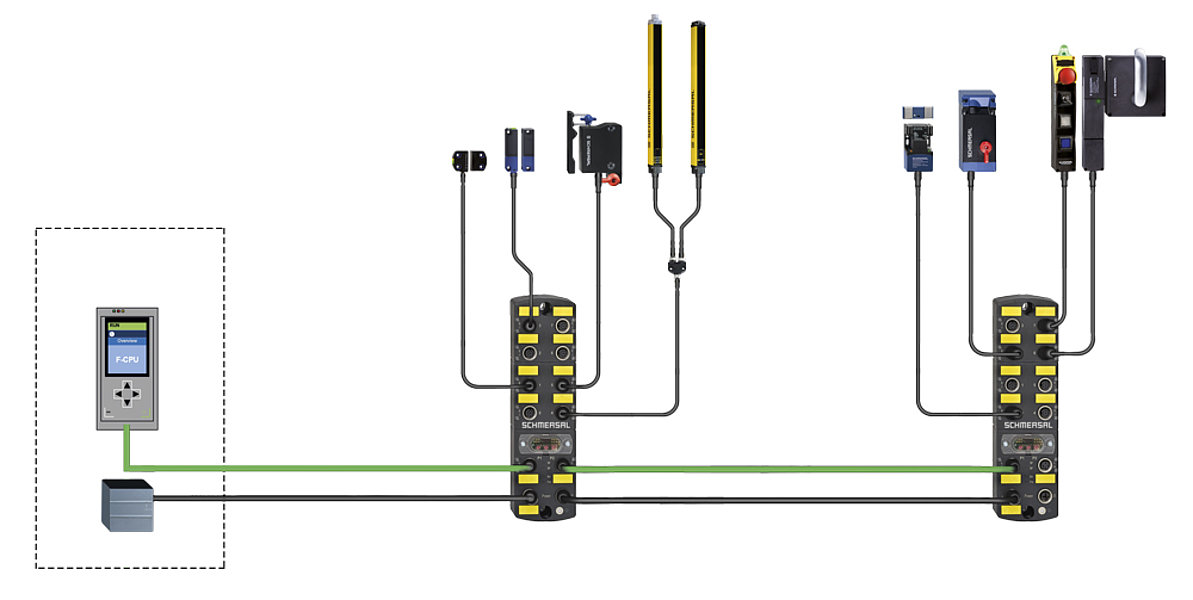

Die neue sichere Feldbox eignet sich für die Installation von bis zu acht unterschiedlichen Sicherheitsschaltgeräten. Die Sicherheitssignale der angeschlossenen Geräte werden zur Auswertung über die sichere PROFINET / PROFIsafe Feldbusschnittstelle an eine Sicherheitssteuerung weitergeleitet. Die Sichere Feldbox ist eine einfache und kostengünstige Installationslösung, die gleichzeitig sehr flexible und individuell konfigurierbare Sicherheitslösungen für größere Maschinen und Anlagen ermöglicht. 4. SD-Interface
Das „Serielle Diagnose“-Interface wird für die Übertragung der nicht sicheren Daten bei einer Reihenschaltung von elektronischen Sicherheitsschaltgeräten eingesetzt. Bei dieser Lösung können die Diagnosesignale und die sicheren Signale über das passive Verteilermodul PDM, die passive Feldbox PFB oder eine Y-Adapter an die funktionale Steuerung und die Sicherheitsauswertung weitergeleitet werden. Für Anwender, die kein Bussystem auf der Sensor/Aktor-Ebene einsetzen möchten, bieten Systeme wie das SD-Interface eine einfache Installationslösung für die Reihenschaltung bei kleineren und mittleren Maschinen. 5. AS-Interface
Eine Verdrahtungslösung für Sicherheitsschaltgeräte mit integrierter AS-i Safety-at-Work-Schnittstelle. AS-i Safety-at-Work, ein Sicherheitsbus auf Basis eines offenen Standards, gestattet den Aufbau individuell skalierbarer Sicherheitslösungen für unterschiedliche Maschinengrößen bei einfacher und schneller Montage. Zudem bietet die AS-i Sicherheitslösung weitreichende Diagnosemöglichkeiten und ermöglicht so zum Beispiel eine frühzeitige Fehlererkennung – ein wesentlicher Aspekt im Hinblick auf vorbeugende Instandhaltung und Industrie 4.0. Schmersal verfügt über ein außerordentlich umfangreiches Programm an Safety-Komponenten mit AS-i-Schnittstelle. Alle wesentlichen Baureihen sind mit AS-i Safety-Interface lieferbar. Alle Installationslösungen übertragen auch umfangreiche Diagnosedaten. Es ist damit für den Bediener genau erkennbar, welcher Schalter in der Reihe ein Signal ausgelöst hat. So können ggf. Störungen schneller beseitigt und Maschinenstillstände vermieden werden. Zusätzlich ist eine Einzelabsicherung der Sicherheitsschaltgeräte bei der Safety Fieldbox und den unterschiedlichen Varianten von PDM und PFB integriert.
Die Variantenvielfalt bei den Installationslösungen bietet größtmögliche Flexibilität für den Anwender: Er kann so das für seine individuelle Anforderungen optimale Verdrahtungssystem wählen. Besuchen Sie Schmersal vom 27.- 29.11.2018 auf der SPS IPC Drives in Nürnberg: Halle 9, Stand 460.
